海口云洞图书馆建造记

撰文 | 北京益汇达清水建筑工程有限公司


01 讲述嘉宾



02 讲述内容

朱同然:清水混凝土的发展是随着近些年模板技术的完善,能够在混凝土浇筑过程中,通过混凝土本身的这种冷硬成型的特点,在混凝土通过常温养护、模板拆除之后,使混凝土模板的技术的烙印留在了混凝土,这是清水混凝土其中一个非常重要的特点。任何一个清水混凝土建筑的诞生,它都是经历了孕育、孵化、生产的过程,气场和它自由的精神是人们非常向往的。




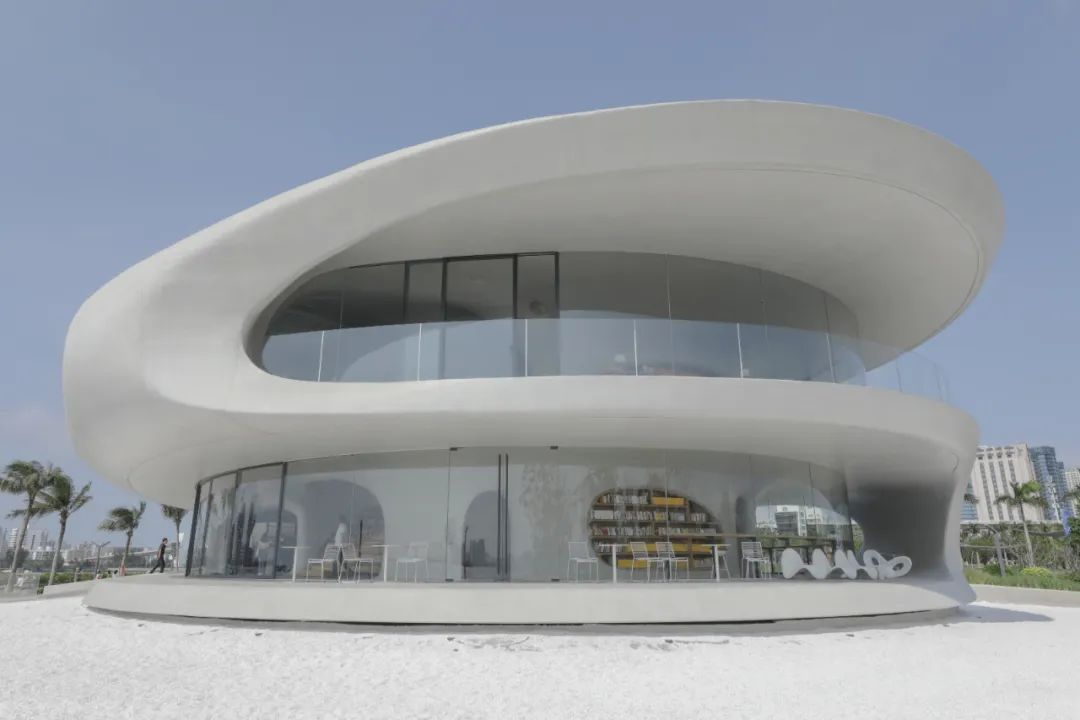

云洞图书馆,是我们公司 2020 年重点施工的项目,云洞图书馆的设计是由国内的设计大师马岩松做的设计方案,设计师的灵感来源于虫洞这样的时空的一种概念,在这个概念的形势下,它整个项目是多维曲面的,在施工建设过程中总结,包括设计建模过程中称之为玛雅造型,也就是未知的、多方向的、不确定性的这种曲线曲面的效果,在这个空间的范围我们都是一些曲线面,都是非线性几何的曲面。在模型建造玛雅造型,同时是一个软件,也都是通过手工来形成的这种非常变化的多维形态。这个建筑建造过程中和设计过程中,其实墙面、顶棚、地面的这种概念就没有像普通建筑那么清晰,也就是墙顶地就一体化了,在这个过程中,室内和室外的空间通过非常高透的玻璃幕墙的这种建筑效果的呈现,也更加的融合为一体,也就是说室内也就是室外,室外也就是室内,这样内外的空间更加能够让游客观众,能够更加的体会到内外的统一和大自然的统一,这是整个项目的设计初衷和效果方向。



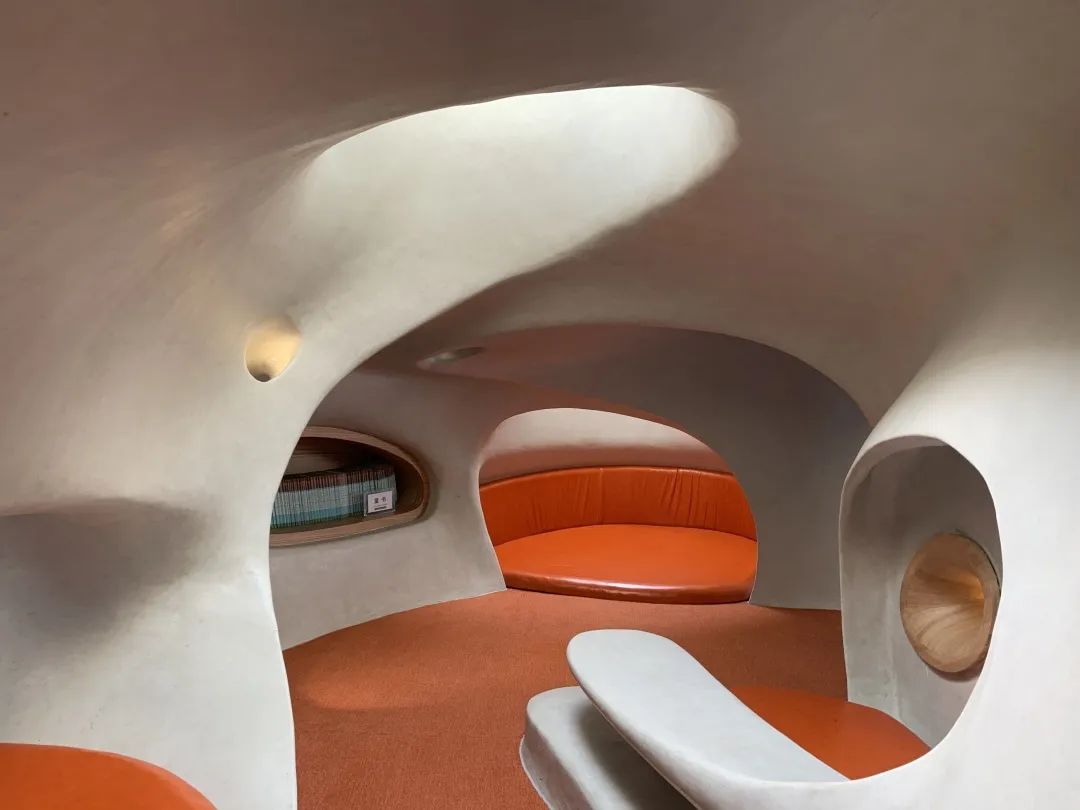

马岩松:这个建筑其实它有一点手工艺的感觉,它就像把一个雕塑给放大了,因为设计的初衷也是想让建筑有生命,如果一个建筑有生命,它必须在制作中有那种人的触感,有这些人的这种细节,将来让人进到空间的时候,他会觉得有很多是这个空间和细节都是有一种人的温度在那,从设计到制作到将来的使用,其实应该把这个观念贯穿起来。



朱同然:第一次接触到这个项目的效果图的时候,我感觉这个项目是非常惊艳的,没有任何规律可言的混凝土建筑,根据环境的结合,比如说海面上的这么一个图书馆,这种设计是非常大胆的,我们看到这个项目,第一感觉也是不可行,第二感觉是有意思,第三我们要去做。


640 (1).gif


符俊:这个项目它所涉及的方方面面各个专业都是一个比较全新的一个做法。我们查阅了好多的大量的一些国外资料,这个方面我们寻求双方都寻求了好多的材料和做法,包括原先开始3d打印,所以这种技术要求是相当高的,难度也是相当大的。


640 (2).gif


朱同然:我们认为,以异形清水混凝土为我们的专业,以我们的经营发展的核心业务之一,确确实实这些年公司的发展也积累了很多的异形清水混凝土的施工经验,当时说一句话,如果我们不去做这个项目,那别人谁去做,而且我觉得我们如果不去做,我们会失去一次机会,或者是失去一次自我锻炼自我提升的机会。我们有幸能够去承揽这个项目,是因为我们有荣成青少年活动中心的这种施工经验。通过荣成青少年活动中心的项目的实施,我们积累了非常丰富的这种异形清水混凝土的施工经验,然后我们在云洞图书馆开工之后,我们也花费了接近半年的时间,去做了1:1比例的样板,也为云洞图书馆这种异形双曲面,就是我们称之为玛雅造型双曲面清水混凝土这个项目的顺利推动,也总结了一系列和一整套的这种施工经验。为国内外类似的这种项目的案例的落地能够进行先行尝试、探索和总结。


640 (10).jpg640 (11).jpg


吕伟斌:我们拿到MAD的设计模型之后,就开始组织人员对它进行分析,从施工的角度出发,与MAD的设计师一起,对模型进行优化调整,形成我们最终的施工模型,施工模型到手之后,就开始组织人员对他进行,定型龙骨深化,以及饰面层模板蝉缝深化设计,整个模型,我们深化设计过程当中,应用的软件,主要是Rhino以及Grasshopper,然后再对他进行编号,编号完成之后,我们再把它从三维转换为二维,这么一个平面状态应用于加工图,但是这里就又有一个过程,就是我们首次深化设计完成之后的龙骨,它的尺寸是超出了我们模板的加工尺寸,那么我们就需要在二维平面状态下,对它进行一个二次深化设计,来确保我们的定型龙骨,能够在模型的原材料尺寸限制下进行加工,交由木工房,使用CNC数控机床,进行全自动加工。


640 (3).gif


全廷发:我们用CNC数控雕刻机技术,把所有的型给它加工完成,形成各个小块的模板来进行组装。这个项目剖面造型是非常多的,大概有4000多个造型的剖面,我们目前为止深化图纸的张数已经有2万多张,初步统计的背楞大概有10w多个了,对这些大量的背楞进行组装。对于云洞图书馆来说,每一个曲度,如果说放错一块,就有可能形成像整个造型的变化,最严重可能会影响整个项目的形状,所以说就要重新拆掉重来。


640 (4).gif

640 (5).gif

对于云洞图书馆还有一个最大的难点,就是这个玛雅面钢筋造型的成型,对于这个项目的钢筋成型和绑扎安装,我们的钢筋工可以说也刷新了我们对钢筋难度的认识和认知。那么整个项目钢筋从放样到安装是非常复杂的,因为这个项目,对于钢筋的数据,不可能说做一个很准确的数据库,所以说在项目上,我们就先采用了一个实施模型,针对造型模板,在造型模板安装好之后,然后根据造型模板进行下料安装,然后在保证整个结构安全的一个同时,保证了现场实施的可行性。为了保证云洞图书馆的室内设计效果,设计之初就确定了非常高的预留预埋标准。对于工程设计,是把室内装修及机电安装和建筑一体化的一个设计的,我们把幕墙、空调、水电等管线全部都是按照高标准进行了一次性的预埋。那么并且在关键节点上面,我们还预留了一个检修。因为工程造型的特殊性,每个专业的预埋精度都要求是非常高的,曲面曲线的这些幕墙预埋件的工艺,还有曲线的空调出风口的预埋工艺、还有异形空调的管道、还有给排水管道预埋工艺这些都属于一个一系列的施工工法的,那么我们对工法也进行了一个总结,有利的保证了工程的顺利实施。


640 (8).gif


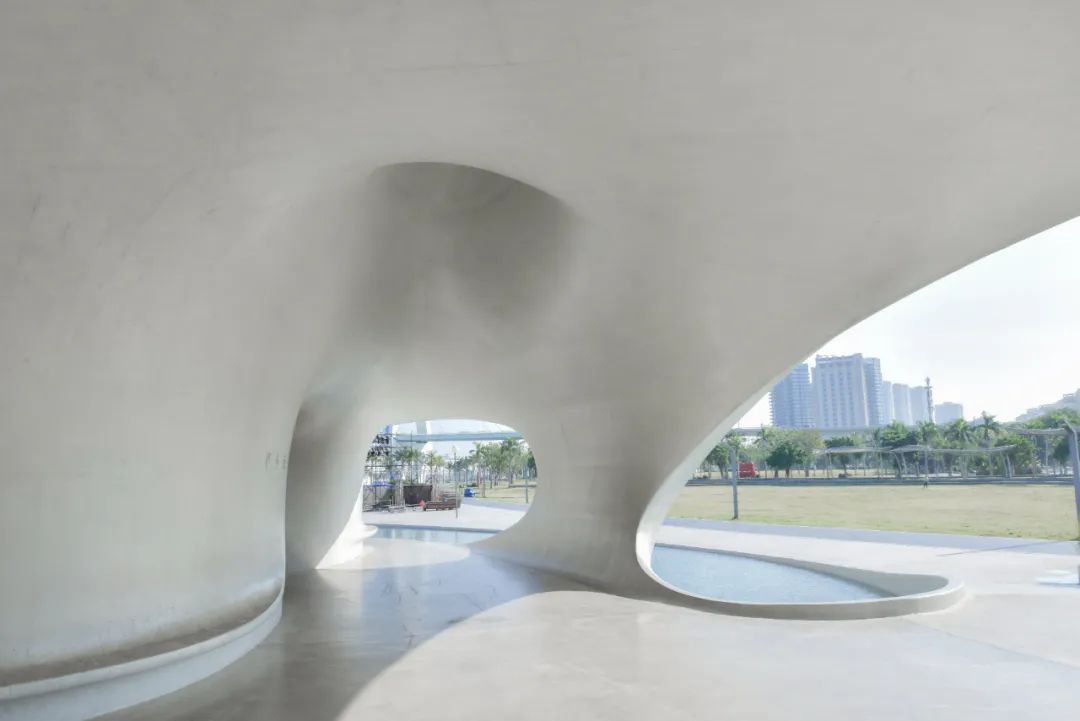

朱同然:这个项目另外一个非常重要的特点,是整个项目采用白色清水混凝土来表达整个项目非常飘逸、非常自由的一个设计的意向和设计效果。白色清水混凝土我们公司在国内是有比较丰富的这种经验的,主要是有两种技术路线,第一种技术路线是通过白色水泥及白色的粗细骨料掺合在一起,形成的白色混凝土,比方说我们承建的叫长沙谢子龙影像艺术馆;另外的一种技术路线就是采用普通硅酸盐水泥加矿物掺合料,来形成灰白色方向的白色清水混凝土技术路线,我们也在山东日照白鹭湾·水街创意综合体项目也进行了,也完成了相关的项目的案例,综合对比和通过我们前期本项目1:1的这种实体的试验,最终是普通硅酸盐水泥加矿物掺合料这种技术路线,得到了设计师和业主的一致认可,就是确定了本项目关于白色清水混凝土实施的技术路线和方向。


640 (12).jpg

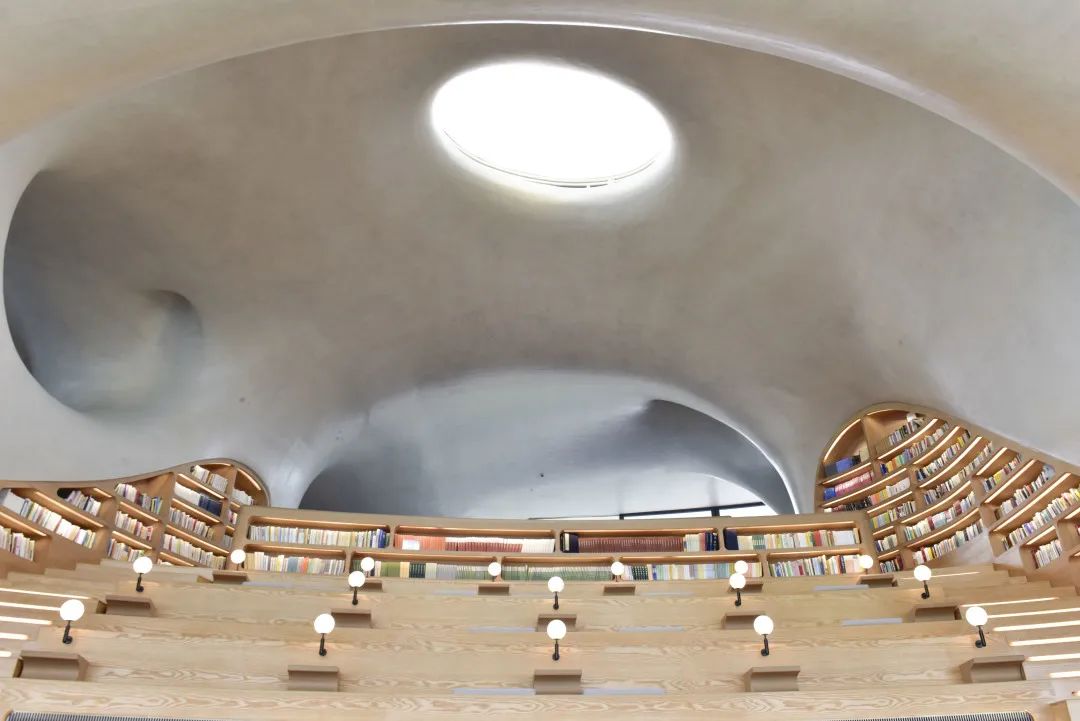

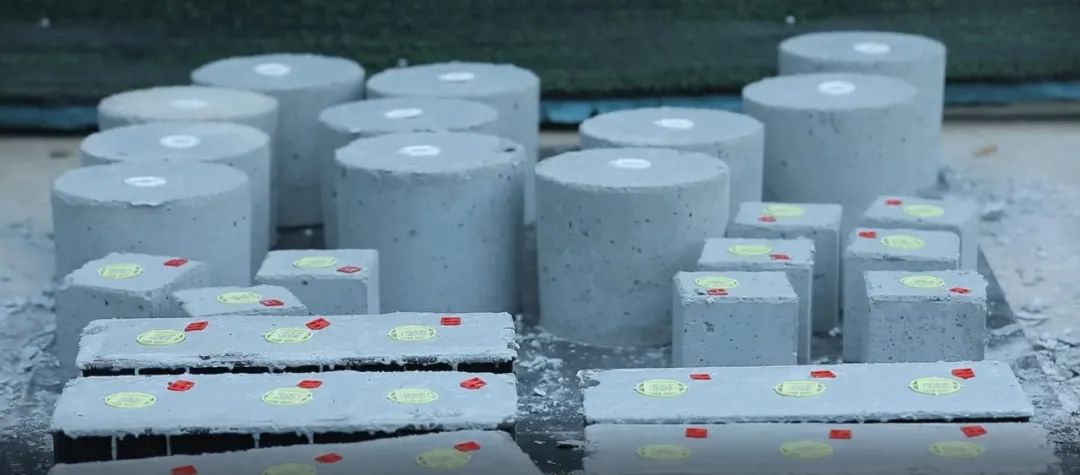

张伟:在这个项目中为了达到要求的白色混凝土,我们结合了当地最优质的地材,然后组织材料、技术等研发工作,最后通过不同的混凝土配合比小块样品试验,经设计师确认之后,最后形成了最终的混凝土配合比,呈现了这个完美的清水混凝土效果。


640 (13).jpg

朱同然:云洞图书馆建造过程接受了整个疫情的考验,经过无数次的设计研讨会,历时7个月完成了施工图设计,同时在设计过程中现场完成了玛雅造型清水混凝土整套工艺的总结和验证,结构施工通过100多位工匠师傅和30多位现场工程师的昼夜努力,历时6个月才完成混凝土的浇筑任务。


640 (6).gif


袁新建:像今年这个结构也是第一次接触这么难处理的结构,所以说一般得下了12分努力去尽量去把这个事情做好,相当于当做一个艺术品一样。


640 (14).jpg


朱同然:我认为从呈现的效果来看,我们做到了比样板更好,越做越好的这么一个状态。我们所有的模板都要一块一块精雕细琢,通过十几道工序才能呈现出来最终的状态。工人师傅都在说做这个项目不是在搞工程,这个项目是在做艺术品,其实工人们都觉得很自豪,感觉自己都成了艺术家。我觉得我们已经超离出了建筑工程的范畴,我们确确实实在用心去打造艺术建筑精品。


640 (9).gif

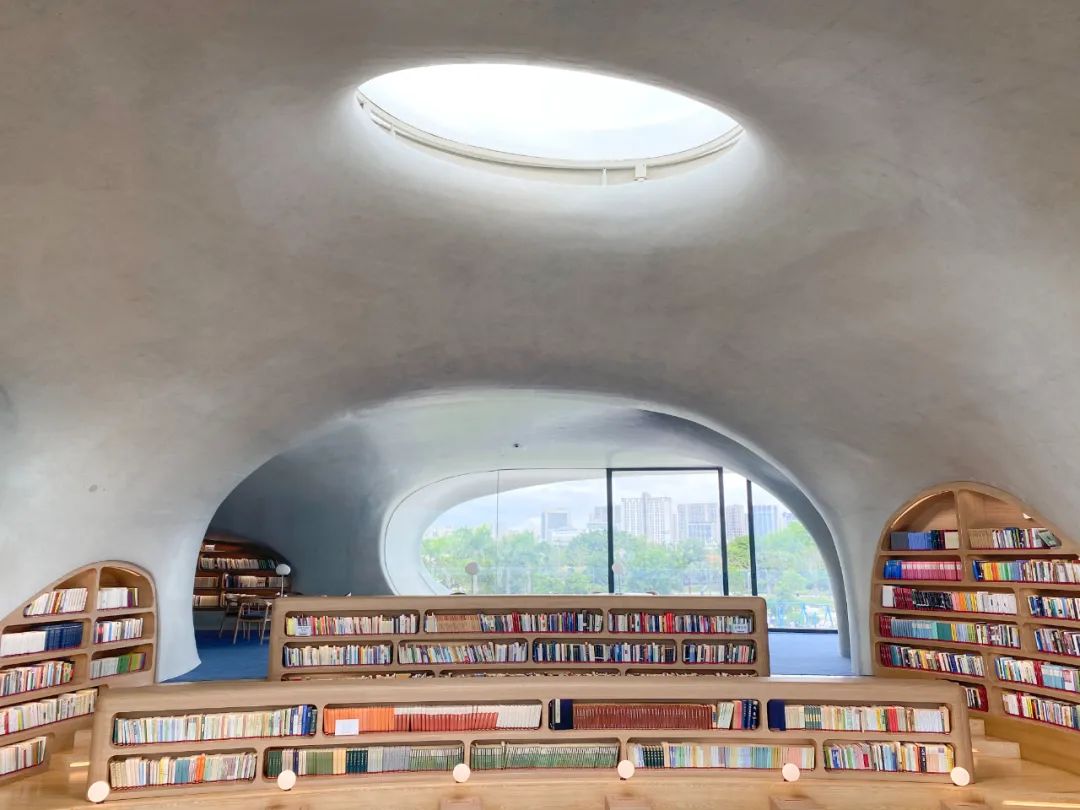

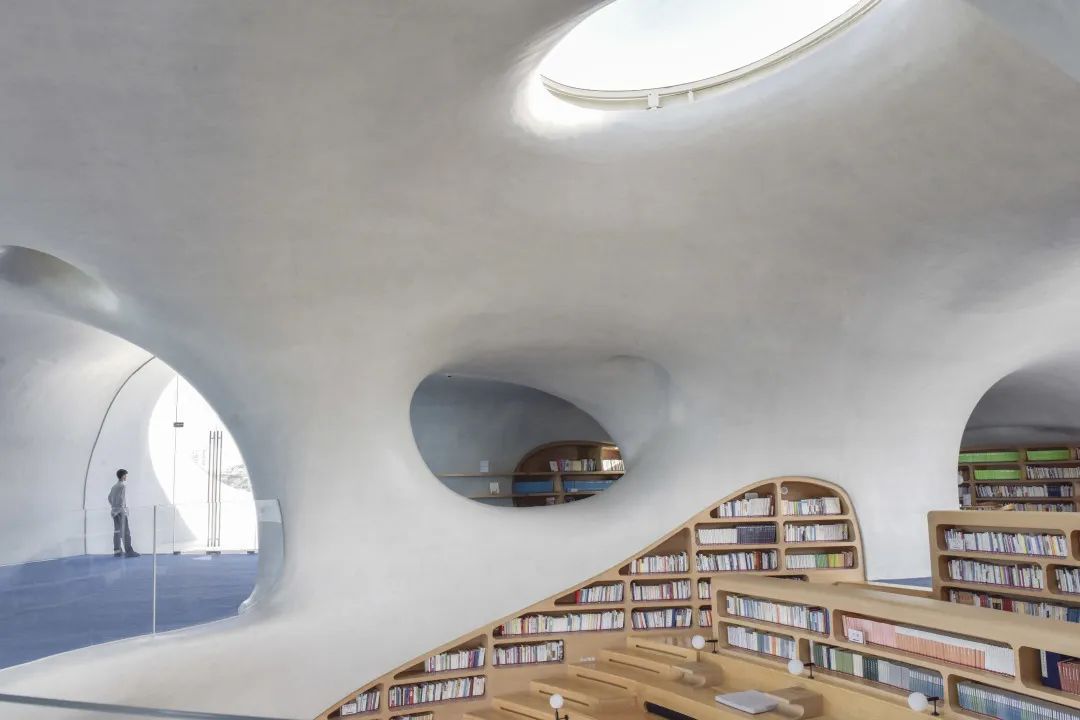

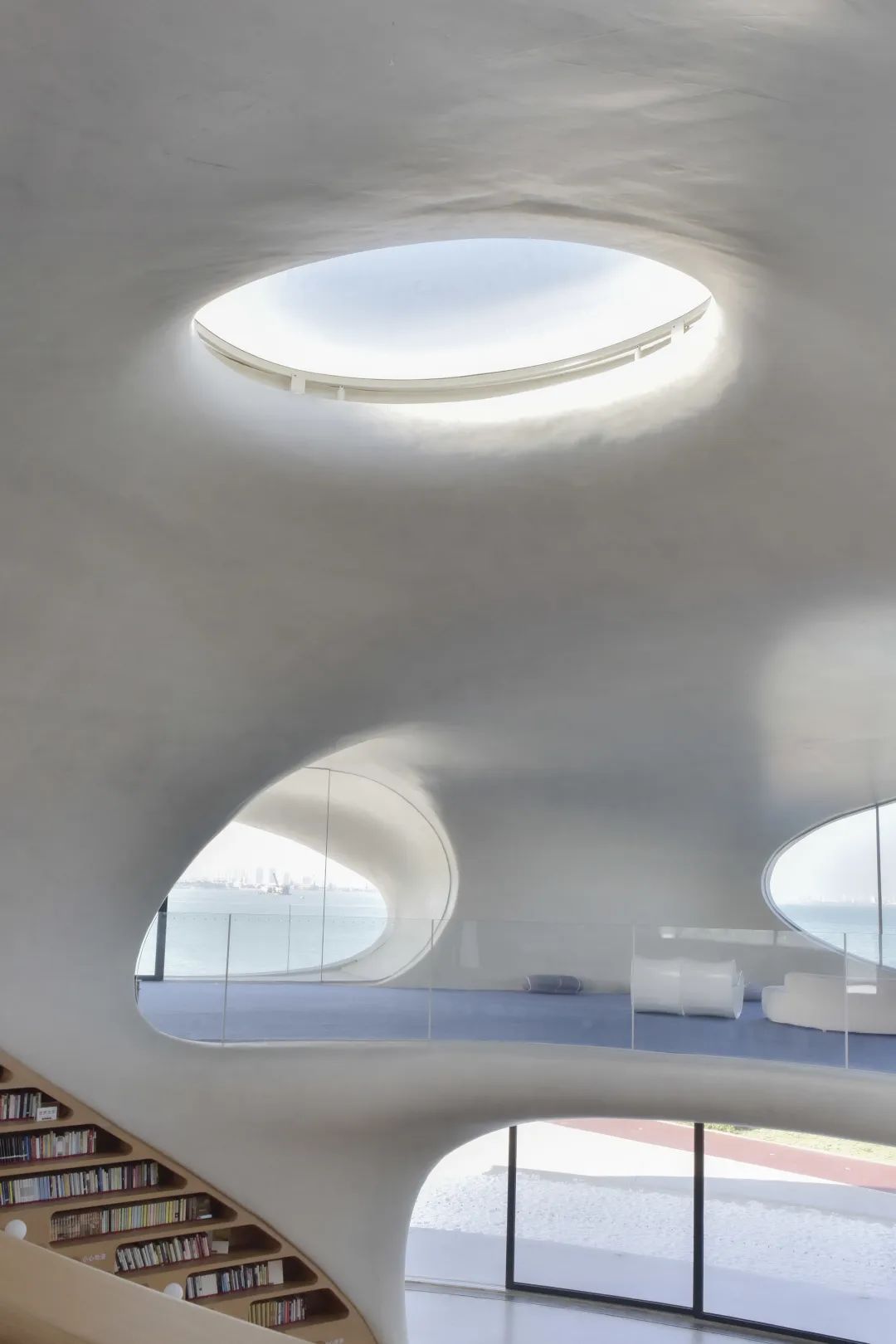

云洞图书馆是未来的、是自由的、是梦幻的空间和感受。人们坐在图书馆翻开书本、沉浸在这样的建筑里,面对大海,产生无限的遐想空间。


640 (15).jpg

马岩松:特别有生命的感觉,对这种生命的感觉和他跟自然的对话,我觉得甚至有一点超时代,他好像这种证据可以跟百年前和百年后去对话,有这种感觉,因为它不像一个现代的现实中的建筑。


640 (16).jpg

傅昌瑞:因为建筑本不是一个机器式的,但它也不完完全全是功能上,它更应该是人一种体验,人在这个空间里面能够体验到什么?它能够感受大海也好,还是周围绿色也好。


640 (10).gif

朱同然:这十多年,我们团队完成了一个又一个清水混凝土优秀作品,面对了一次又一次的技术挑战,也解决了一个又一个的施工难点,一路走来,见证了国内清水混凝土行业的发展。对于团队和整个行业来说,云洞图书馆既不是起点也是终点,未来要不断突破自我,也期待更多优秀的、自由的清水混凝土建筑在中国呈现。


640 (17).jpg640 (18).jpg

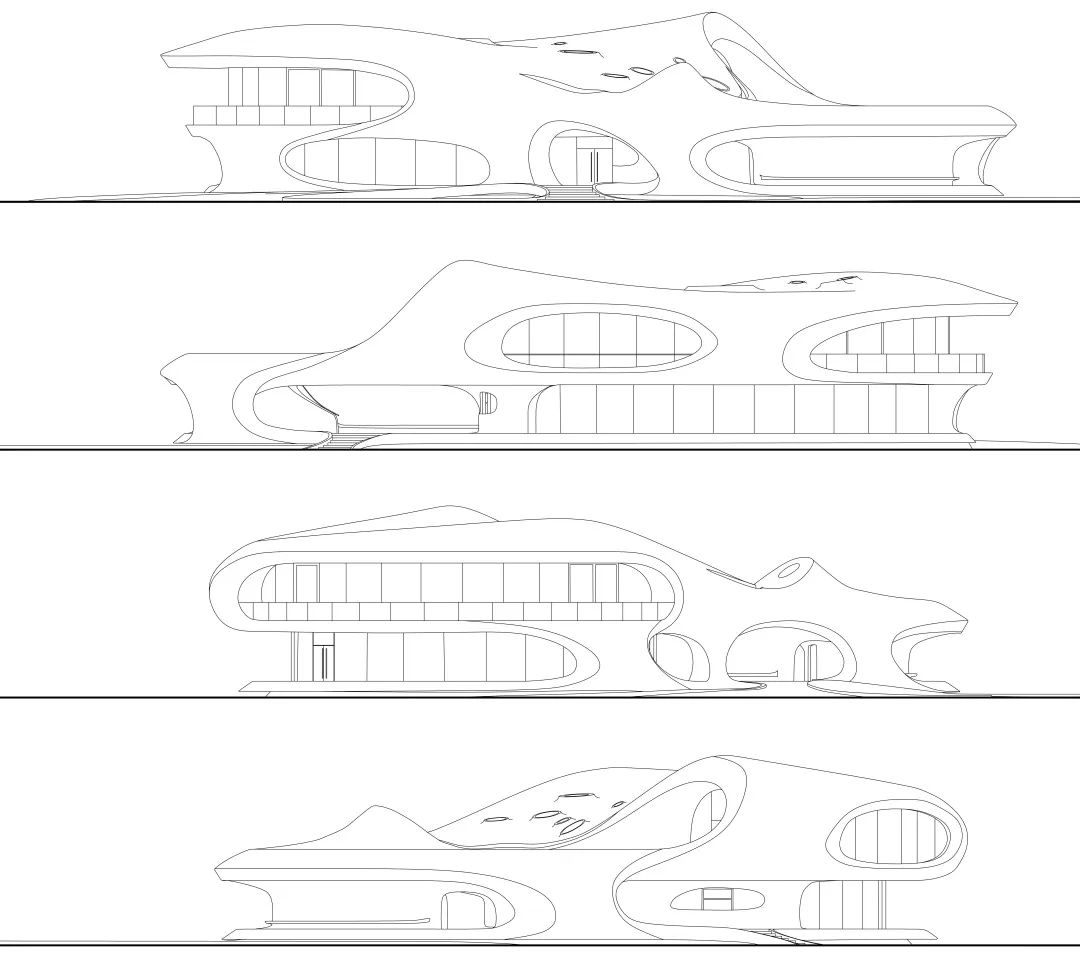

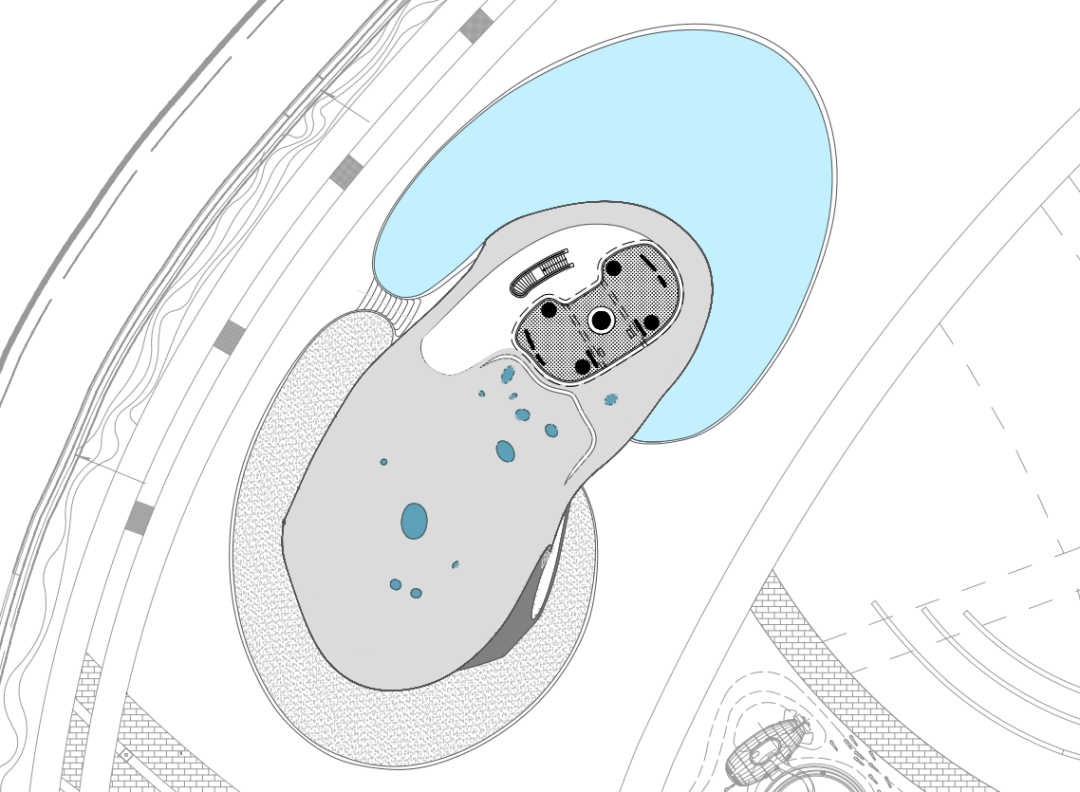

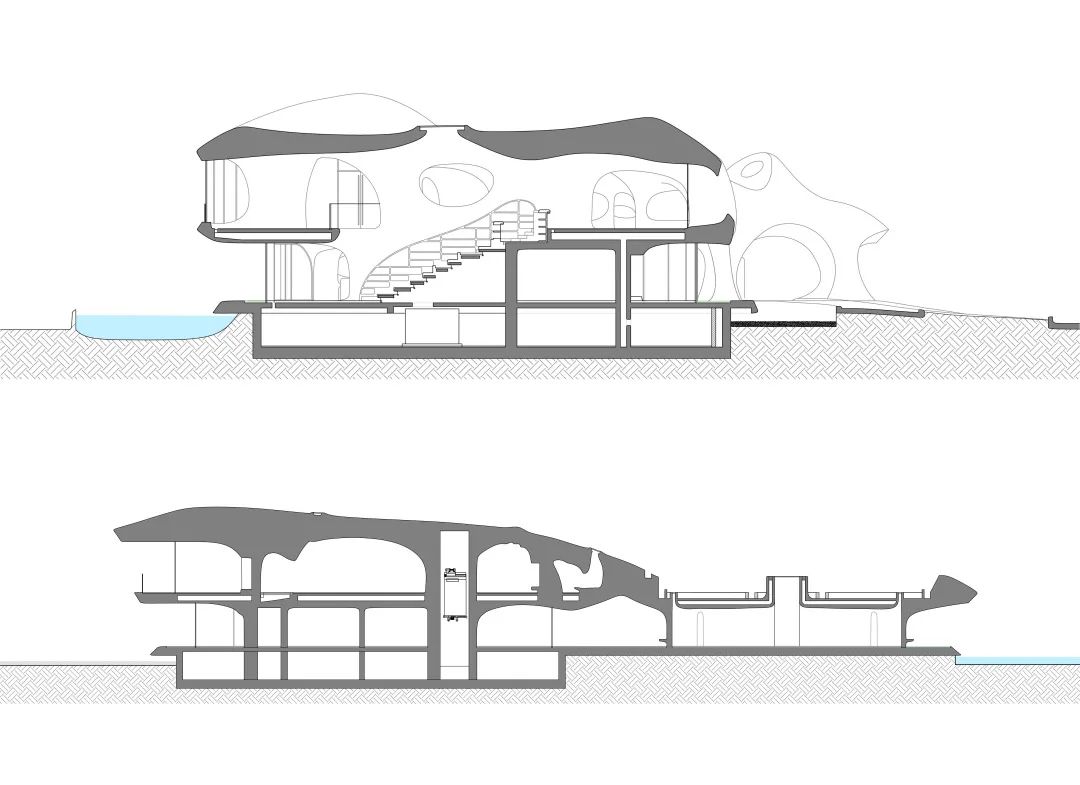

Drawings 图纸


640.png640 (19).jpg640 (20).jpg项目信息 PROJECT INFO

/

项目名称:海口云洞图书馆

项目地点:海南,海口

业主:海口旅游文化投资控股集团有限公司

用地面积:4,397平方米

建筑面积:1,380平方米

设计单位:MAD建筑事务所,华东建筑设计研究院有限公司

建筑师:马岩松,党群,早野洋介,傅昌瑞,强思旸尚立,孙菲菲,Dayie Wu,Alan Rodríguez Carrillo,解奇霖,Beatrice Bavuso(MAD建筑事务所)卜骏,周展晨,朱冰颖,吴云超,倪若琦,刘嘉侃,陈鸫(华东院)

设计时间:2019

竣工时间:2021

结构形式:现浇混凝土

摄影:益汇达清水混凝土

/
